腕臂吊弦计算软件（二合一）

简介

腕臂计算软件简介，本软件包括腕臂、吊弦（含弹性链型悬挂）计算，此软件于2019年启动开发，2020年3月初步完成，2020年后续完成相关系统功能的完善升级，此软件需要运行在windows系列操作系统下面，支撑32/64位系统，系统需要安装有.net framework v4.6及以上构架。软件免安装，解压后按照说明即可启动软件，目前仅支持专门账号使用。
*腕臂计算适用于:高速铝合金腕臂、普通钢腕臂、简统化腕臂、地铁三角支撑形式腕臂、倒三角形式腕臂、整体防风腕臂、弓形腕臂；吊弦计算适用于：简单链形悬挂吊弦、弹性链形悬挂吊弦、地铁柔性悬挂吊弦。能生成excel数据报表、CAD图形、二维码信息等。

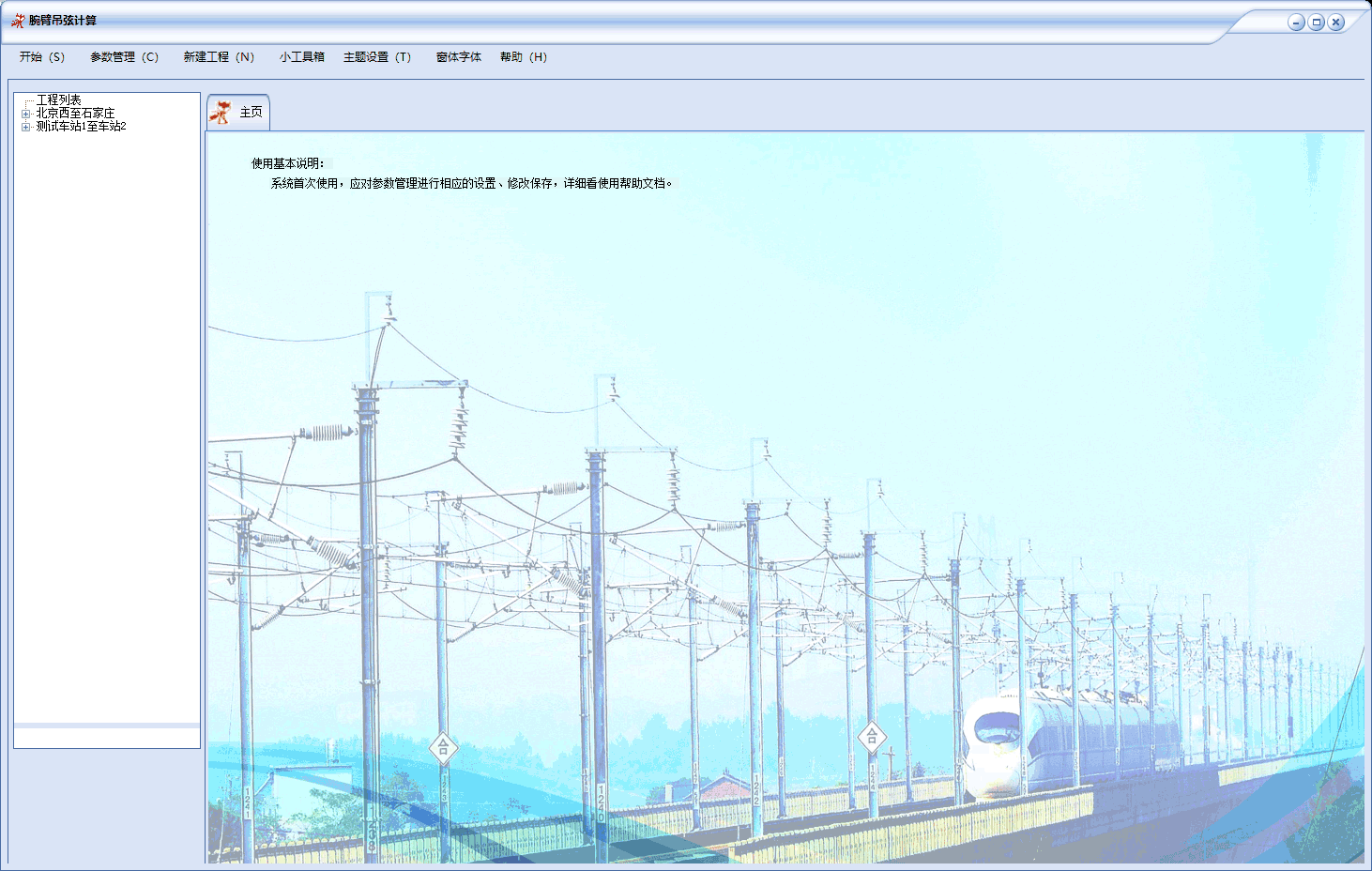

数据主界面

计算主界面的腕臂输出

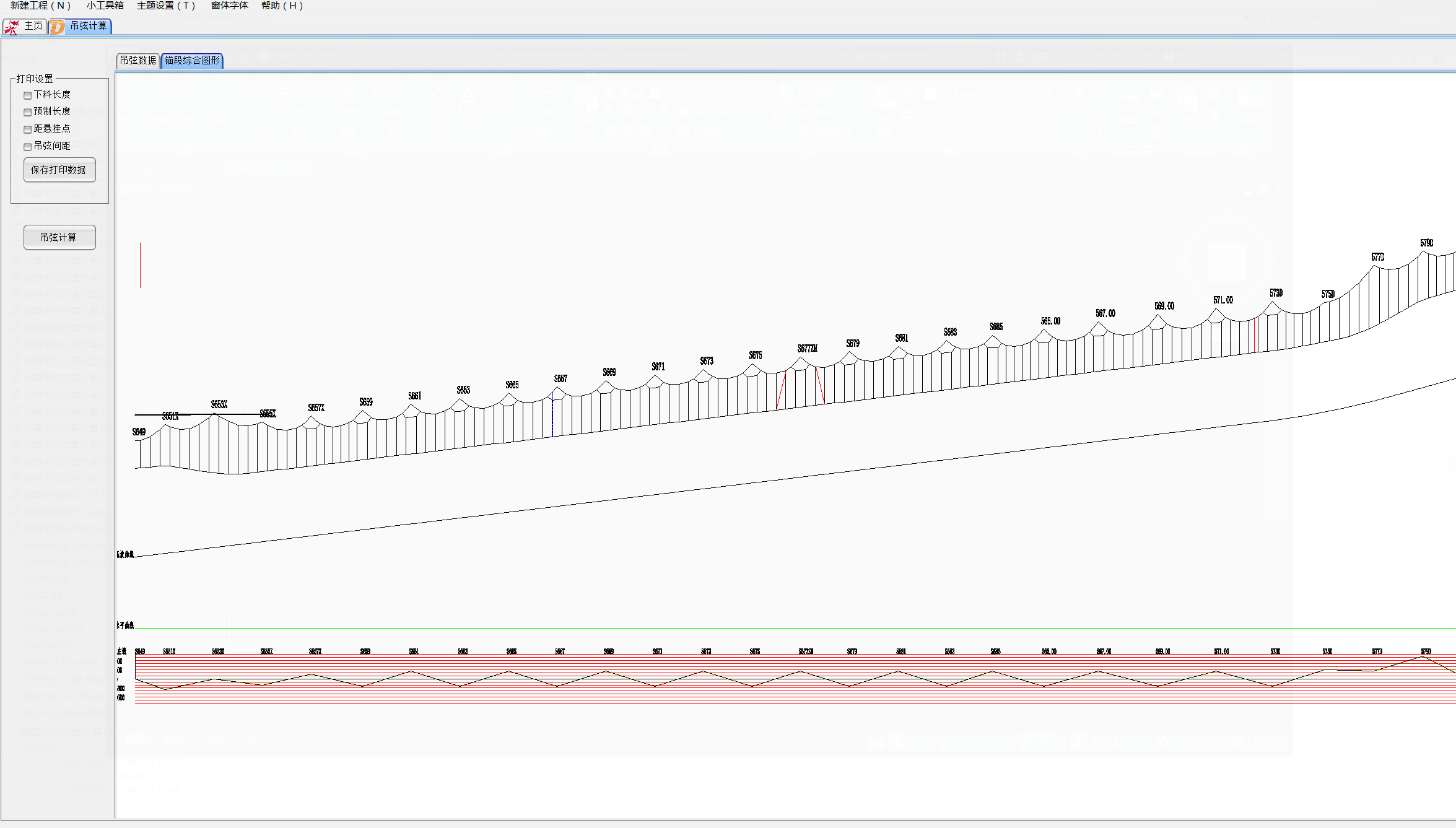

计算主界面的吊弦示意图输出（直接分布图未显示出来）

软件构成

软件包括登录界面、及主界面。主界面包括工程列表、参数管理、新建工程、小工具、主题设置、字体设置、及帮助菜单等。

功能特点

功能特点1、腕臂、吊弦均能生成直观的Autocad图形。软件支持多版本Autocad软件（一般其它软件都是限制使用某一版本Autocad，而该软件目前支持Autocad2007-2021各个版本）。其中生成的腕臂图形直观、数据齐全，为当前行业中计算生成最全面软件，其生成的CAD图形类似于设计腕臂安装图，支持横向/纵向两种出图模式，有直观的图形及标注（包括上下底座、导高、受电弓中心、平腕臂、斜腕臂、定位管及支撑或拉线等各种尺寸标准）、有图框（包括计算人、计算日期、锚段及支柱号、页码等），有零件用料表（包括零件名称、代号、数量、位置或长度数据），有说明（包括定位器的拉力、定位器的长度、平腕臂角度、平腕臂与斜腕臂夹角、腕臂支撑与斜腕臂夹角等说明数据）。吊弦Autocad图形包括整锚段的直观示意图（拉出值、线路纵向、接触网吊弦系统走向）、一个1:1模拟线路的示例图（直观标识各支柱处线路中心的里程和高程、支柱处的导高和拉出值、各吊弦的长度、中锚绳示意图及中锚绳长度）
功能特点2、计算的数据齐全，后续可加工性强。如腕臂计算输出数据，每组腕臂包括32个计算输出数据自动保存到数据库中，预制打印输出数据可以根据需要自行筛选、自行排序，比如每组腕臂选择10个需要的数据，10个数据输出顺序也可以自行设定调整。
功能特点3、软件计算后可直接快速打印。计算的腕臂、吊弦预制数据除了在软件中能够直接在软件直接以表格形式预览外，还能直接一键打印。同时还支持计算的腕臂预制CAD图形一键快速预览打印（这里是指整锚段一键自动预览和打印，而不是一个一个图形预览打印），支持CAD图形直接导出JPG或PDF文档，方便传阅或移交存档。
功能特点4、参数管理直观灵活。腕臂、吊弦系统参数管理多但是方便灵活，多数参数已经结合普速、高速线路使用进行了初始化设置，用户只需要根据提示自行选择即可，多数参数支持自动、手动两种模式，如定位管、定位器夹角，可以手动输入，也可以输入100变为自动计算。
功能特点5、软件适应力非常强。相对于传统软件，本软件腕臂计算系统既能适应高铁的双套筒、简通化、整体防风精确计算，也能适用普速铁路的钢腕臂、弓形腕臂计算，包括小曲线的V啦、反定位V啦、定位管双支撑（双拉线）、腕臂支撑（定位管支撑）管自动取整定位计算。吊弦计算能计算柔性吊弦简单悬挂、柔性吊弦弹性链形悬挂、刚性吊弦悬挂的吊弦长度精确计算及吊弦布置图形。
功能特点6、软件集成一些辅助小工具。小工具包括快速绘制接触网形象进度图、支持CAD图形的拼接（将多张CAD图纸自动拼接成一个CAD图纸）、CAD图纸的快速阅读预览与快速打印、屏幕量角器（方便根据电子安装图，测量关节零部件的安装角度，比如安装图上定位管角度、定位器等）。

软件使用

软件使用流程如下图所示。
flexslider

结果输出

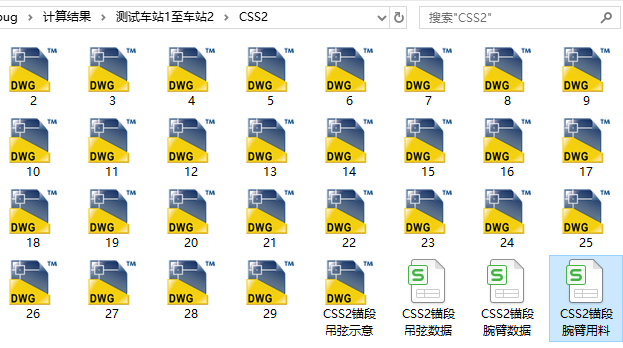

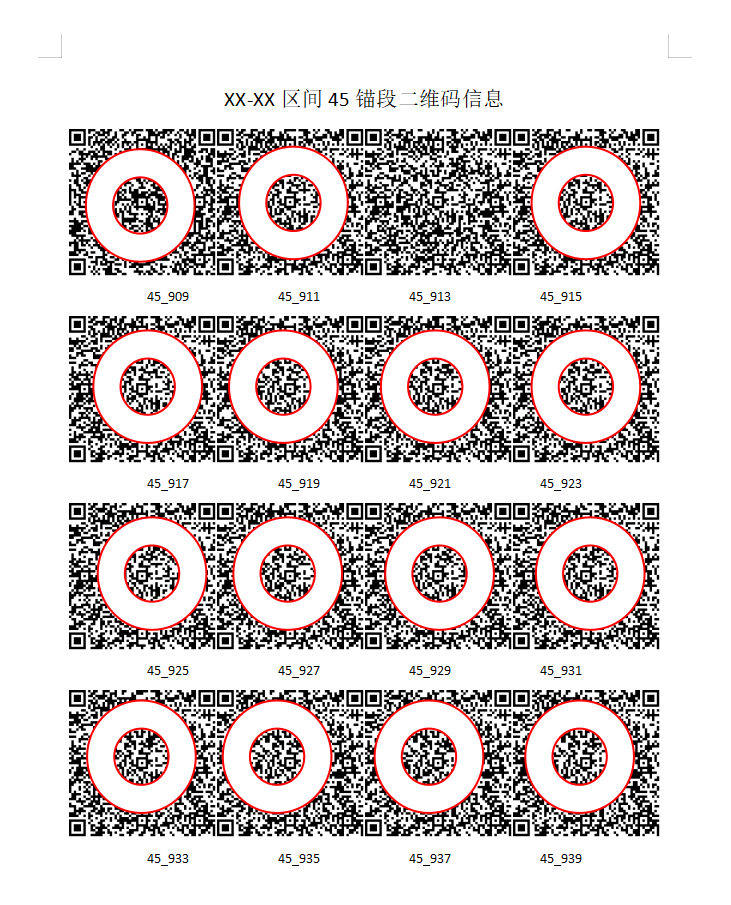

结果输出包括整个锚段腕臂计算结果、吊弦计算结果、锚段用料报表，支撑腕臂、吊弦CAD图形输出及EXCEL、PDF数据表输出、一杆一杆的二维码信息，支撑窗体直接打印结果数据或图形。

软件参数管理

能够计算的腕臂类型

软件能够计算目前主流的几乎所有三角形类型、日式整体防风、隧道弓形的腕臂支持结构参数，包括：普速度铁路钢腕臂结构（正定位、反定位、软定位、锚段关节腕臂）、低净空隧道小限界特殊腕臂、老式的拉杆（压杆）腕臂、法式结构腕臂、高速铁路铝合金结构腕臂（双套筒）、最新形式的简支链接腕臂（京沈、京张部分采用，承力索座与套管双耳及定位管支持一体，定位环与腕臂支撑线夹一体）、隧道小净空双腕臂型弓形腕臂、整体防风腕臂。更多具体效果可参考软件计算实例结果图形。

实例展示请查看http://dqhtl.com/wbsl.html
